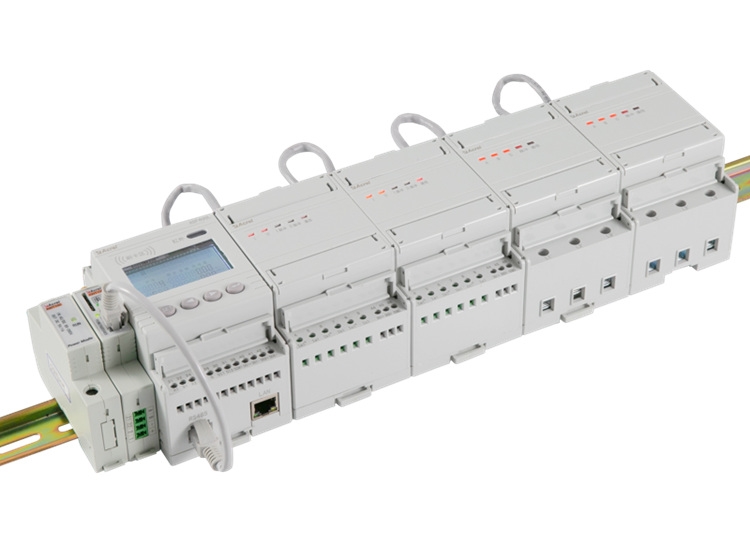

三相多用戶電能表作為現代智能電網中重要的計量設備，能夠同時為多個用戶提供精準的電能計量服務，廣泛應用于商業綜合體、公寓樓等場景。其接線質量直接影響計量準確性及用電安全，本文將從基礎原理、接線步驟及注意事項三方面展開講解。

　　一、接線前的核心準備

　　1.工具與材料：需準備絕緣螺絲刀、萬用表、相位檢測儀、10mm2以上銅芯導線（按相線、零線、地線分類），并確保所有工具絕緣性能良好。

　　2.安全防護：操作前切斷總電源，佩戴絕緣手套，使用驗電筆確認無電后方可施工。

　　3.參數核對：確認三相多用戶電能表額定電壓（如3×380V）、電流規格（如5(60)A）與供電系統匹配，并核對用戶數量與表計端口對應關系。

　　二、標準接線四步法

　　1.主電路連接

　　將供電系統的A、B、C三相火線分別接入電能表左側的L1、L2、L3端子。

　　零線（N）接入電能表底部專用N端子，確保接觸面無氧化層。

　　2.用戶支路分配

　　每戶出線采用"三相+零線"配置，例如用戶1的A相火線接表計出線端T1，零線接N端共用。

　　依次完成所有用戶支路連接，避免相序錯亂導致計量誤差。

　　3.接地系統安裝

　　將接地極引出的黃綠雙色線接入電能表專用PE端子，接地電阻需≤4Ω。

　　4.密封與檢查

　　使用防水接頭固定線纜，清理接線盒內金屬碎屑，通過相位檢測儀驗證相序正確性。

　　三、關鍵注意事項

　　1.防反接設計：火線與零線不可顛倒，否則可能導致表計損壞或數據異常。

　　2.負載均衡：多用戶分配時盡量保持各相負載平衡，避免單相過載。

　　3.定期巡檢：每季度檢查接線端子溫度（應≤60℃），發現松動或發熱立即處理。

　　掌握科學的接線方法不僅能保障三相多用戶電能表長期穩定運行，更能為用電管理提供可靠數據支撐。建議非專業人員委托具備資質的電工操作，共同筑牢用電安全防線。
